Teac CG-10M-X/S (Silver)
Зовнішній генератор тактових імпульсів TEAC CG-10M-X/S (Silver)

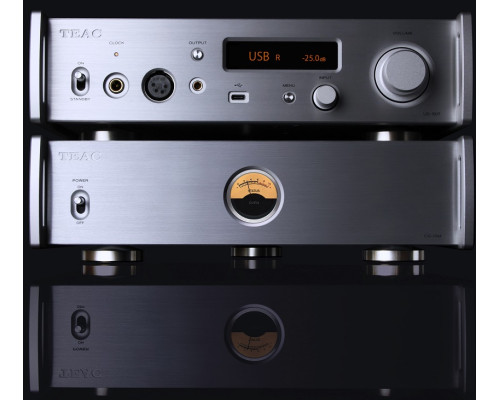

TEAC CG-10M-X/S — це ультрапрецизійний зовнішній генератор опорної тактової частоти (Master Clock Generator) референсного класу, розроблений легендарним японським брендом для безкомпромісного покращення звучання цифрових Hi-Fi систем. Модель із суфіксом X є глибоко модернізованим та еволюційним продовженням визнаного аудіофільського генератора серії Reference. Цей апарат створений для подачі ідеально точного тактового сигналу частотою 10 МГц на мережеві програвачі, цифрово-аналогові перетворювачі (ЦАП), CD-транспорти та інші компоненти, які підтримують синхронізацію від зовнішнього джерела (наприклад, TEAC UD-701N, VRDS-701T або обладнання від Esoteric).

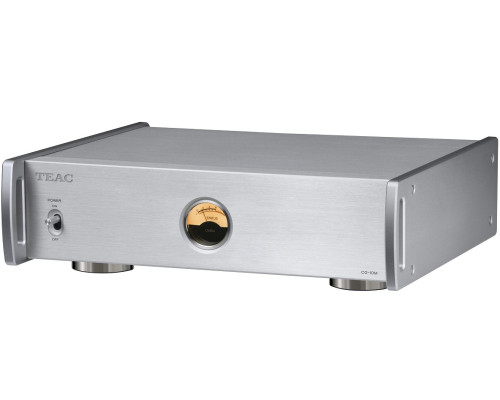

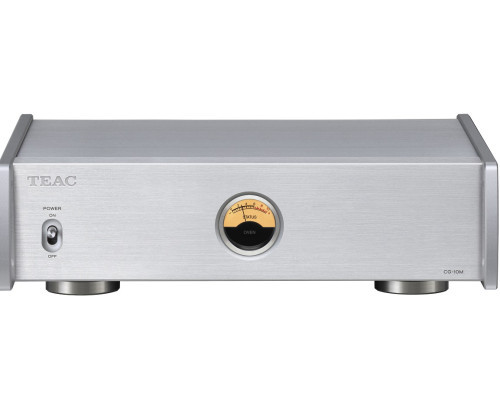

Виконання Silver (класичний сріблястий колір фрезерованого алюмінію) надає пристрою витонченого, преміального та вінтажного вигляду. Передня панель прикрашена фірмовим аналоговим стрілочним індикатором із регульованим підсвічуванням, який відображає стабільність роботи та температурний режим внутрішнього термостата, підкреслюючи високий інженерний статус компонента.
Серце системи: Надточний термостатований осцилятор OCXO
У цифрових аудіосистемах точність генерації імпульсів безпосередньо впливає на якість звуку. Найменші часові похибки викликають джиттер, який розмиває стереообраз та додає цифрової жорсткості. В TEAC CG-10M-X цю проблему вирішено на ультимативному рівні:
Осцилятор класу OCXO (Oven Controlled Crystal Oscillator): Усередині пристрою встановлено кварцовий резонатор преміумкласу, поміщений у спеціальний теплоізольований кожух (мініатюрну «піч»). Інтегрована мікрокомп'ютерна система постійно підтримує всередині кожуха фіксовану ідеальну температуру. Завдяки цьому коливання частоти через зміну температури в кімнаті повністю нівелюються, що дозволяє досягти фантастичної стабільності тактування частоти.
Унікальний аналоговий індикатор стабільності: Стрілочний вольтметр на передній панелі відображає не просто живлення, а поточний тепловий стан осцилятора OCXO. Коли пристрій повністю прогрівається та виходить на свій еталонний, максимально стабільний режим роботи з нульовим джиттером, стрілка інбирається у крайню праву позицію.
Безкомпромісна схемотехніка та ізольована топологія ланцюгів
Кожен елемент конструкції TEAC CG-10M-X/S підпорядкований ідеї абсолютної чистоти сигналу:
Повністю ізольована схема «Circuit Isolation»: Для запобігання взаємним завадам та перехресним спотворенням, електричні ланцюги генератора розділені на ізольовані блоки. Секція живлення, буферні підсилювачі та сам термостат OCXO мають індивідуальні контури, що повністю виключає проникнення шумів у тактовий сигнал.
Потужний тороїдальний трансформатор живлення: Стабільність напруги забезпечує масивний силовий трансформатор із тороїдальним осердям. Він гарантує миттєву подачу чистого струму високої ємності, що вкрай важливо для стабільної роботи термостата OCXO та вихідних каскадів.

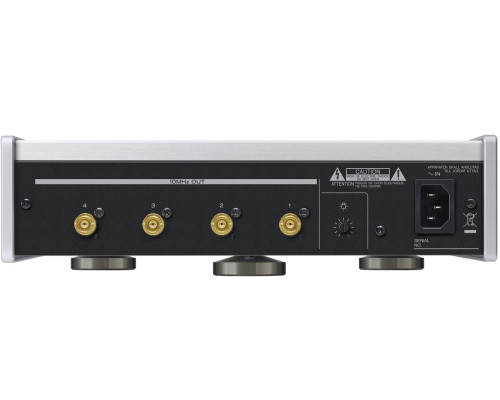

Чотири незалежні виходи BNC: Пристрій оснащений чотирма позолоченими роз'ємами BNC (з опором 50 Ом). Кожен вихід обслуговується власним високоефективним буферним підсилювачем, що дозволяє одночасно синхронізувати до чотирьох цифрових аудіокомпонентів без взаємного впливу та втрати потужності сигналу.
Антивібраційне шасі та нові запатентовані ніжки Stressless Foot
Повністю металевий корпус: Панелі корпусу виготовлені з товстого фрезерованого алюмінію, закріпленого на міцному сталевому шасі. Це забезпечує надійний захист внутрішньої електроніки від електромагнітних наводок (EMI) та радіочастотних перешкод (RFI).
Оновлені опори Stressless Foot 2.0: Модифікація X отримала нові трьохточкові опорні ніжки. Конструкція включає спеціальні конуси та підпружинені підп'ятники, які не закріплені жорстко до шасі. Це дозволяє ефективно гасити будьякі мікровібрації, що передаються від стійки з апаратурою, зберігаючи бездоганну стабільність роботи кварцового резонатора.
Технічні характеристики TEAC CG-10M-X/S
| Параметр аудіокомпонента | Значення та технічні специфікації |
| Тип пристрою | Прецизійний головний генератор тактових імпульсів (Master Clock) |
| Тип тактового осцилятора | OCXO (термостатований кварцовий генератор підвищеної точності) |
| Вихідна тактова частота | 10 МГц |
| Вихідні інтерфейси | 4 x BNC (із позолоченим покриттям, роздільні буферні каскади) |
| Вихідний імпеданс | 50 Ом |
| Рівень вихідного сигналу | 0.5 Vrms (синусоїдальна хвиля) |
| Точність частоти (при виходу на режим) | У межах ±0.1 ppm (мільйонних часток) |
| Стабільність частоти за температурою | У межах ±0.01 ppm (від 0°C до +45°C) |
| Час виходу на робочий режим | Приблизно 2–3 хвилини (до повної стабілізації термостата) |
| Тип трансформатора живлення | Масивний тороїдальний трансформатор преміумкласу |
| Індикація передньої панелі | Аналоговий стрілочний індикатор стану прогріву термостата |
| Матеріал корпусу / Колір | Фрезерований алюміній, сталеве антирезонансне шасі / Сріблястий (Silver) |
| Опори шасі | Антивібраційні трьохточкові ніжки нового покоління Stressless Foot |
| Габарити (Ш х В х Г) | 290 x 84.5 x 248.7 мм |
| Вага пристрою | 3.6 кг |
Комплект постачання
Зовнішній генератор тактових імпульсів TEAC CG-10M-X/S Silver.
Мережевий кабель живлення.
Додаткові демпферні накладки для антивібраційних ніжок.
Посібник користувача з підключення та синхронізації компонентів.
Офіційний гарантійний талон дилера TEAC.
