Цифроаналоговий перетворювач Chord Electronics Qutest: Стаціонарний High-End ЦАП на дискретній матриці FPGA

Chord Electronics Qutest — це прецизійний стаціонарний цифроаналоговий перетворювач преміум-класу, розроблений британським інженерним бюро Chord Electronics. Апарат призначений для інтеграції у висококласні домашні стереосистеми як безкомпромісне цифрове джерело. На відміну від абсолютної більшості конкурентів, що використовують готові стандартні дельта-сигма мікросхеми (чипи ESS Sabre, AKM або Burr-Brown), Qutest побудований на базі фірмової дискретної структури FPGA (програмованої логічної матриці) з унікальними авторськими алгоритмами фільтрації. Це забезпечує еталонну часову та фазову точність звуковідтворення, недосяжну для стандартних рішень.

В інтернет-магазині AudioStore (audiostore.com.ua) представлено оригінальний ЦАП Chord Qutest з офіційною гарантією від виробника, повною інженерною документацією та безкоштовною доставкою по Києву та всій Україні.

Технологічні переваги та унікальна архітектура Chord Qutest

Безкомпромісні технічні характеристики та фірмова аналітична деталізація Chord Electronics реалізовані за допомогою унікальних апаратних вузлів:

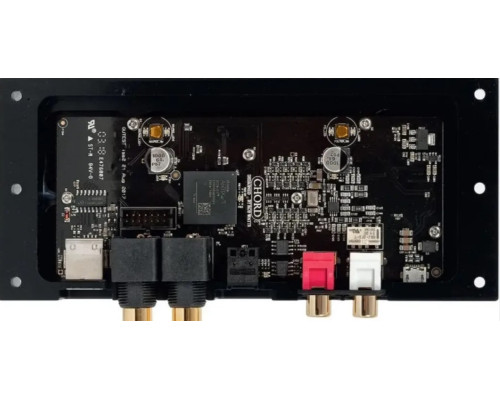

• Програмована матриця FPGA Xilinx Artix 7: Усі процеси цифроаналогового перетворення, реклокінгу та формування сигналу виконуються на потужному кастомному процесорі. Це дозволило розробнику Роберту Воттсу застосувати фірмовий цифровий фільтр WTA (Watts Transient Alignment), який має безпрецедентну довжину у $49\ 152$ тактів (taps). Така архітектура повністю усуває часові спотворення, відновлюючи первинну перехідну характеристику аналогового сигналу.

• Підтримка екстремальних форматів Hi-Res Audio: Завдяки оптимізованому USB-інтерфейсу (гальванічно ізольованому), ЦАП приймає та обробляє аудіопотоки найвищої роздільної здатності: PCM до 32-біт / 768 кГц та нативні потоки DSD512.

• Гальванічна ізоляція входу USB: Вхід USB Type-B оснащений багаторівневою схемотехнічною гальванічною ізоляцією. Вона повністю відсікає високочастотні електричні шуми та завади, що генеруються материнською платою та імпульсним блоком живлення підключеного комп'ютера або мережевого транспорту.

• Монолітне фрезероване шасі: Корпус Qutest виготовлений з єдиного суцільного блока авіаційного алюмінію на верстатах із ЧПУ. Це забезпечує абсолютний екрануючий захист внутрішніх плат від зовнішніх електромагнітних та радіочастотних наводок (клітка Фарадея) та нівелює мікрофонний ефект від вібрацій.

Комутаційні інтерфейси та керування фільтрами

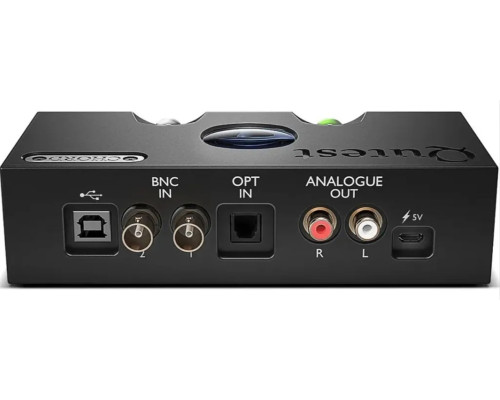

Незважаючи на компактні габарити, Chord Qutest має розширений набір цифрових вузлів комутації:

• Цифрові входи:

  • 1 x гальванічно ізольований USB Type-B (до 32-біт/768 кГц, DSD512).

  • 1 x оптичний Toslink (до 24-біт/192 кГц).

  • 2 x дискретних коаксіальних входи BNC (до 24-біт/384 кГц). Вони підтримують режим подвійного підключення Dual-Data BNC (при роботі з фірмовими транспортами Chord), що дозволяє передавати сигнал із частотою дискретизації до $768 \text{ кГц}$.

• Аналогові виходи: Лінійні роз'єми RCA. Користувач може самостійно встановити вихідну напругу сигналу за допомогою комбінації кнопок при ввімкненні: 1 В, 2 В або 3 В (RMS). Це гарантує ідеальну сумісність за вхідною чутливістю з будь-якими інтегральними підсилювачами або передпідсилювачами.

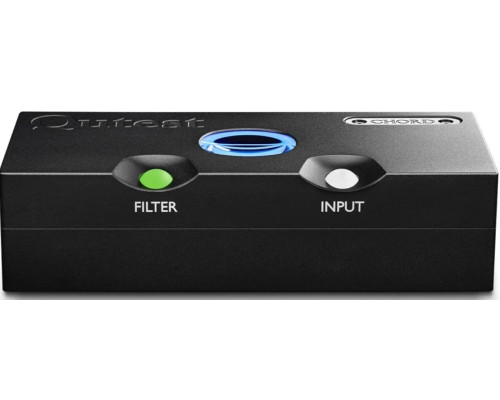

• Програмні частотні фільтри: Натисканням сферичної кнопки «Filter» обирається один із чотирьох алгоритмів звукової інсталяції: Incisive Neutral (абсолютно лінійний), Incisive Neutral HF roll-off (із м'яким спадом на ультрависоких частотах для яскравих систем), Warm (теплий) та Warm HF roll-off. Кожен режим підсвічується відповідним кольором фірмового оптичного віконця-лінзи.

 Інженерні рекомендації щодо інсталяції та оптимізації тракту

Щоб повністю реалізувати мікроструктурний та фазовий потенціал матриці Chord Qutest, фахівці інсталяційного відділу AudioStore рекомендують:

• Налаштування вихідного вольтажу (Output Voltage): Перед підключенням до інтегрального підсилювача вивчіть його технічні характеристики. Більшість класичних Hi-Fi підсилювачів розраховані на стандартний вхідний рівень $2 \text{ В}$. Встановлення вихідного рівня Qutest на значення $3 \text{ В}$ на занадто чутливих вхідних каскадах підсилювача може призвести до появи кліпінгу (перевантаження та аналогових спотворень). Рівень $3 \text{ В}$ доцільно обирати лише при підключенні до балансних адаптерів або специфічних High-End підсилювачів із низьким коефіцієнтом підсилення.

• Кабельна комутація сигналу та живлення: ЦАП Chord Qutest живиться через інтерфейс Micro-USB від зовнішнього адаптера ($5\text{ В, } 2\text{ А}$). Для радикального зниження фонового шуму наполегливо рекомендується замінити комплектний блок живлення на спеціалізований лінійний блок живлення очищеного струму. З'єднання аналогових виходів RCA з підсилювачем слід виконувати міжблочними кабелями з геометрією витої пари та щільним екрануванням від брендів CHORD (The Chord Company) або SCP, щоб запобігти втратам мікродинаміки на краях частотного спектра.

• Організація Bit-Perfect протоколу: При підключенні ПК по USB обов'язково інсталюйте офіційний драйвер Chord Electronics ASIO (для Windows). У програмних плеєрах (Roon, Audirvana) виставляйте монопольний доступ ASIO або WASAPI Exclusive, щоб повністю виключити системну передискретизацію ОС.
